在電力系統中，變壓器變比測試是出廠試驗、交接試驗及預防性試驗中的關鍵項目之一。通過變比測試，可以驗證變壓器繞組匝數比是否符合設計要求，并及時發現匝間短路、接線錯誤等隱患。然而，變壓器的接線組別不同，其相電壓、線電壓及相位關系存在明顯差異，若在測試過程中忽視接線組別因素，往往會對變比測試結果的判讀產生較大影響。

首先，不同接線方式直接決定了測量電壓的計算關系。常見的變壓器接線組別包括 Y/Y、Y/Δ、Δ/Y、Δ/Δ 等。當高、低壓側采用星形（Y）接線時，線電壓與相電壓之間存在 √3 的關系；而在三角形（Δ）接線中，線電壓與相電壓相等。如果在變比測試中仍按相同的計算邏輯處理不同接線組別的數據，就可能出現表觀變比“偏大”或“偏小”的現象，導致誤判變壓器性能。

其次，接線組別中的相位關系也會影響測試結果的正確性。帶有時鐘表示法的變壓器（如 Dyn11、Yd1 等）在高低壓側存在固定的相位差。如果測試儀器無法自動識別組別，或接線方式與實際組別不匹配，測試過程中容易出現無法穩定測量、數據跳變甚至報錯的情況。因此，在進行變比測試前，準確了解并設置變壓器的接線組別是保證測試可靠性的前提。

再次，現場測試中人為接線方式也與組別密切相關。對于星形接線的變壓器，是否引出中性點、是否采用線電壓測試，都會影響最終測量值；而對于三角形接線，若未按照正確的端子順序連接，可能導致測試結果明顯偏離標準。此時，具備自動接線判斷和組別識別功能的測試設備，可以有效降低人為因素帶來的誤差。

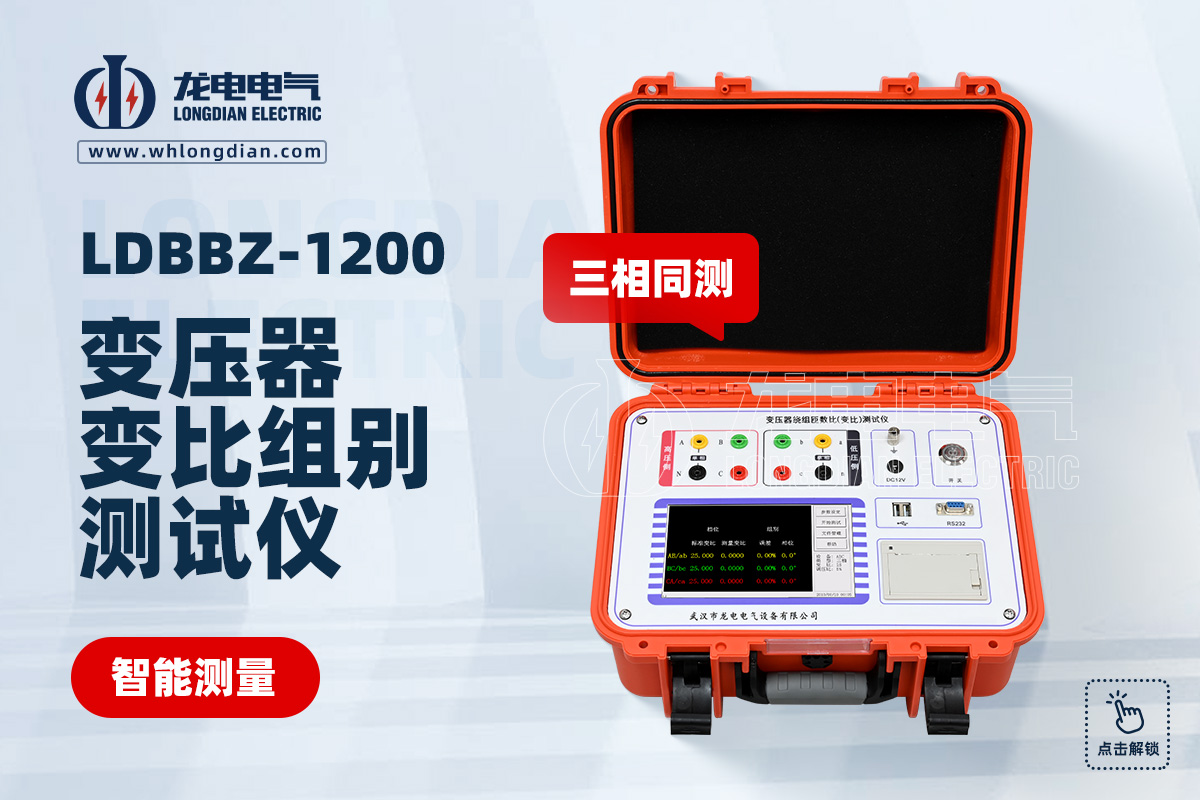

在實際應用中，武漢市龍電電氣設備有限公司生產的變壓器變比組別測試儀，針對不同接線組別進行了專門的算法優化設計。該儀器能夠自動識別變壓器的接線方式和組別號，并根據不同組別特性自動完成電壓換算與相位分析，避免因 √3 倍關系或相位差引起的誤判。同時，儀器操作簡便、測試速度快，特別適合變電站現場及制造廠試驗環境使用，為變壓器質量把控和運行安全提供了可靠的數據支撐。

綜上所述，不同接線組別對變壓器變比測試結果具有直接而深遠的影響。只有在充分理解接線組別原理的基礎上，結合具備智能識別能力的專業測試儀器，才能確保變比測試結果真實、準確，為電力設備的安全穩定運行奠定堅實基礎。
